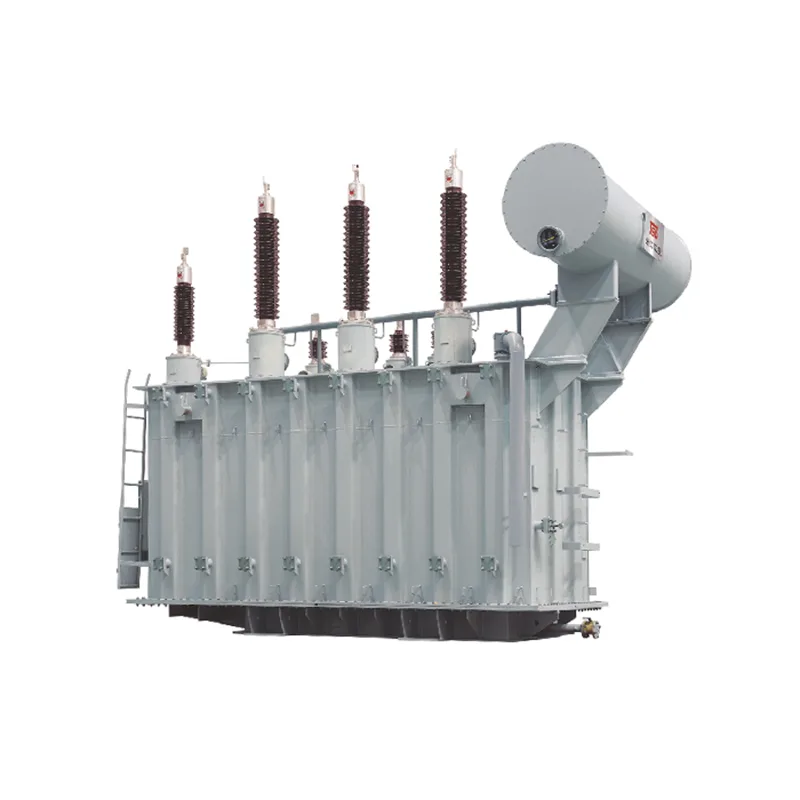

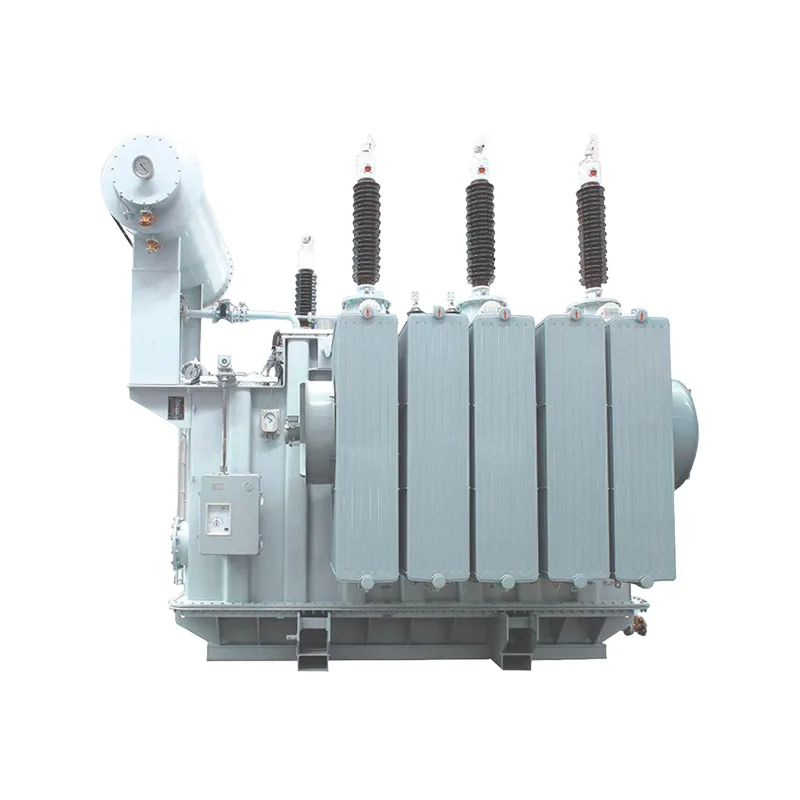

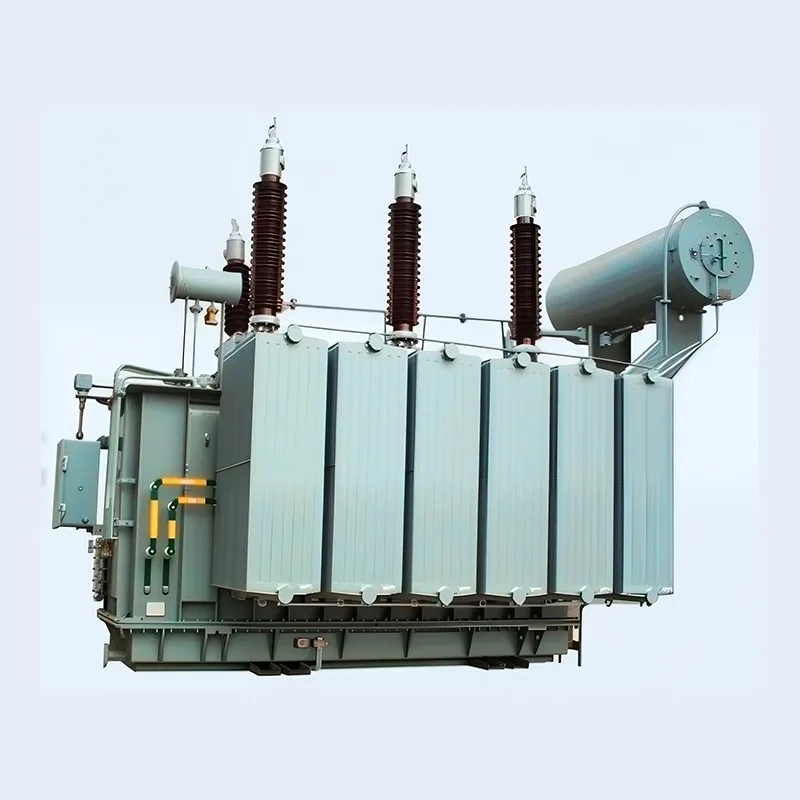

110KV تیل میں ڈوبا ہوا پاور ٹرانسفارمر

داہو الیکٹرک چین میں 110KV تیل میں ڈوبی پاور ٹرانسفارمرز کا ایک پیشہ ور صنعت کار اور سپلائر ہے۔ یہ پروڈکٹ انتہائی مستحکم، لاگت سے موثر اور کارکردگی میں قابل اعتماد ہے، اور پاور پلانٹس، سب سٹیشنوں کے ساتھ ساتھ بڑے صنعتی، کان کنی اور پیٹرو کیمیکل اداروں کے لیے موزوں ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

پروڈکٹ کی تفصیلات

1. ہائی پریشر ٹرانسفارمر، جاپانی توشیبا تجزیہ سافٹ ویئر اور ہماری کمپنی کے منفرد حساب اور توثیق کے طریقہ کار کا استعمال کریں۔ مصنوعات کی کارکردگی کو یقینی بنانے کے لیے، ہم 110KV تیل میں ڈوبی ہوئی پاور ٹرانسفارمر کور، کوائل، مشین کی باڈی، لیڈ وائر، آئل ٹینک اور مشین کے دیگر حصوں کو ڈیزائن اور ٹیسٹ کرتے ہیں۔

2. ہماری پروڈکٹ SSZ11-40000/110 نے شارٹ سرکٹ برداشت کرنے کی صلاحیت اور نیشنل ٹرانسفارمر کوالٹی سپرویژن اینڈ انسپکشن سینٹر کے تمام معمول کے ٹیسٹ پاس کر لیے ہیں۔

3. اس پروڈکٹ میں استحکام، معیشت، وشوسنییتا اور ماحولیاتی تحفظ کی خصوصیات ہیں، اور یہ پاور پلانٹس، سب سٹیشنز اور بڑے صنعتی، کان کنی اور پیٹرو کیمیکل اداروں کے لیے موزوں ہے۔

مصنوعات کے فوائد

1، مکمل طور پر مہر بند اور موصل ڈھانچہ شخص کی حفاظت کی ضمانت دے سکتا ہے۔

2، نیٹ ورک کے نقصان اور آپریشن کی لاگت کو کم کرنے کے لیے اقتصادی اور موثر۔

3、110KV تیل میں ڈوبا ہوا پاور ٹرانسفارمر نہ صرف رنگ نیٹ ورک بلکہ ٹرمینل کے لیے بھی استعمال ہوتا ہے۔

4، کم نقصان، کم شور، اعلی کارکردگی۔

5، کم درجہ حرارت، اوورلوڈ کی صلاحیت.

6، ٹرانسفارمر خصوصی ڈھانچہ اپناتا ہے اور اس کے نمایاں فوائد اعلیٰ معیار کے ہیں۔

تکنیکی پیرامیٹر

NVTC کے ساتھ 6300kVA~120000kVA دو وائنڈنگ ٹرانسفارمر

شرح شدہ صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ کی حد			ویکٹر گروپ	No-loa خراب کرنٹ (%)	مائبادی وولٹیج (%)	بغیر لوڈ کے نقصانات (kW)	لوڈ نقصانات پر (kW)
شرح شدہ صلاحیت (kVA)	ہائی ووکیج	ٹیپ کرنے کی حد	کم وولٹیج	ویکٹر گروپ	No-loa خراب کرنٹ (%)	مائبادی وولٹیج (%)	بغیر لوڈ کے نقصانات (kW)	لوڈ نقصانات پر (kW)
6300	110,121	*2x2.5%	6.3، 6.6، 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

NVTC کے ساتھ 6300kVA~100000kVA تھری وائنڈنگ ٹرانسفارمر

درجہ بندی صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ کی حد			ویکٹر grOA	نون لونڈ کریٹ (%)	رکاوٹ وولٹیج (%)		بغیر بوجھ نقصانات (kW)	بوجھ پر نقصانات (kW)
درجہ بندی صلاحیت (kVA)	ہائی وولٹیج	درمیانی وولٹیج	کم وولٹیج	ویکٹر grOA	نون لونڈ کریٹ (%)	قدم بڑھاؤ	نیچے اتریں۔	بغیر بوجھ نقصانات (kW)	بوجھ پر نقصانات (kW)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3، 6.6، 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17.5-18.5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC کے ساتھ 6300kVA~100000kVA دو وائنڈنگ ٹرانسفارمر

درجہ بندی صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ کی حد			ویکٹر گروپ	No-oad curent (%)	امپیڈینس ووٹیج (%)	بغیر نقصان کے نقصانات (kW)		لوڈ نقصانات پر (kW)
	ہائی ویٹیج	ٹیپ کرنے کی حد	کم وولٹیج 0
6300	110	*8x 1.25%	6.3، 6.6، 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC کے ساتھ 6300kVA~100000kVA تھری وائنڈنگ ٹرانسفارمر

درجہ بندی صلاحیت (kVA)	شرح شدہ وولٹیج اور ٹیپنگ کی حد			ویکٹر grou.p	بغیر بوجھ موجودہ (%)	مائبادی وولٹیج (%)	بغیر بوجھ نقصانات (kW)	بوجھ پر نقصانات (kW)
درجہ بندی صلاحیت (kVA)	ہائی وی سیٹیج	درمیانی وولٹیج	کم ویلٹیج	ویکٹر grou.p	بغیر بوجھ موجودہ (%)	مائبادی وولٹیج (%)	بغیر بوجھ نقصانات (kW)	بوجھ پر نقصانات (kW)
6300	110±8x 12.5%	35,37.38.5	6.3، 6.6، 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17.5~18.5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
