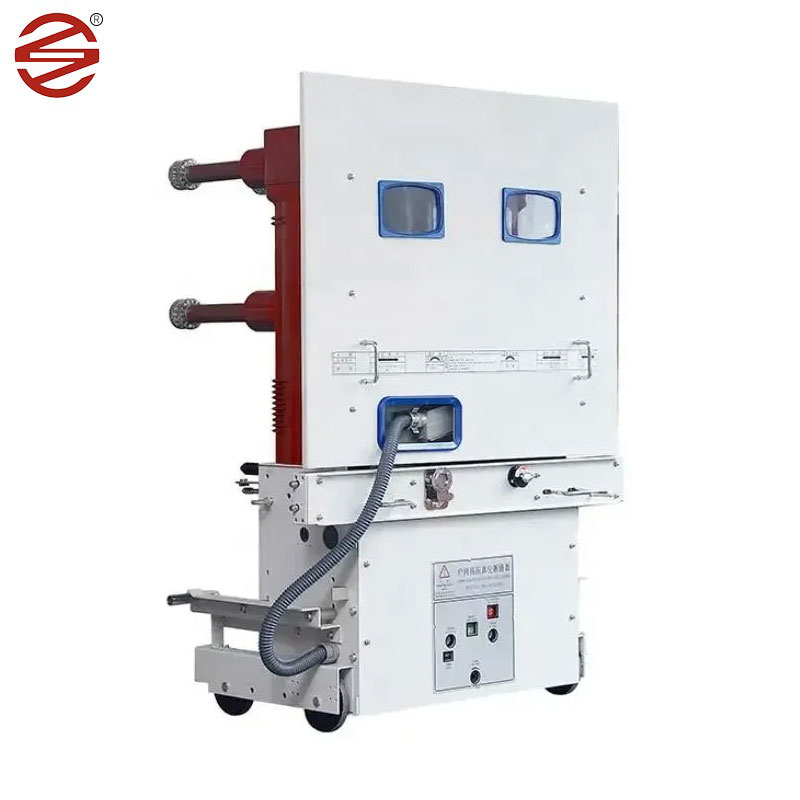

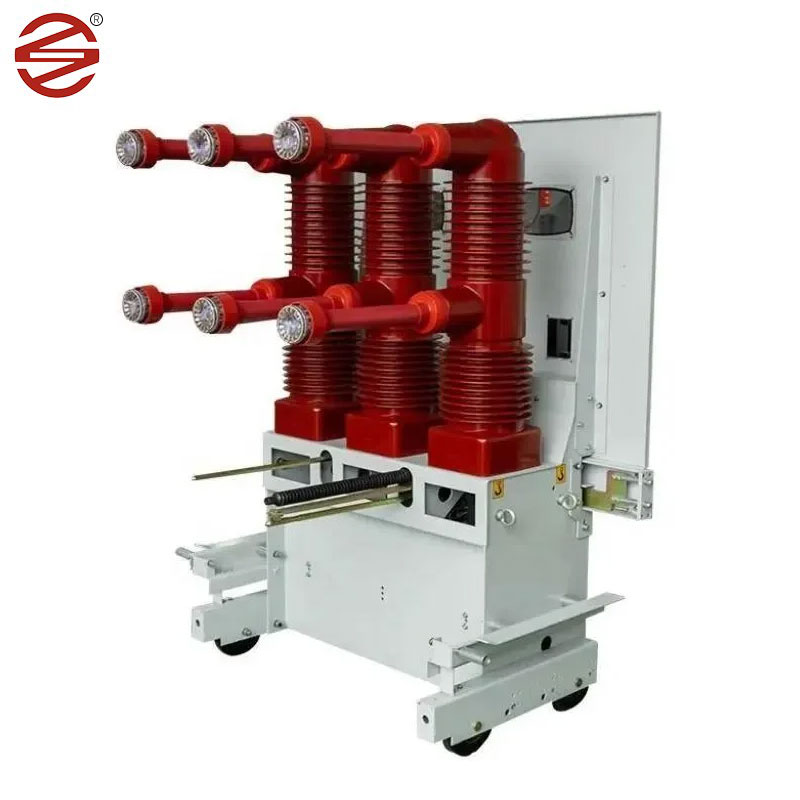

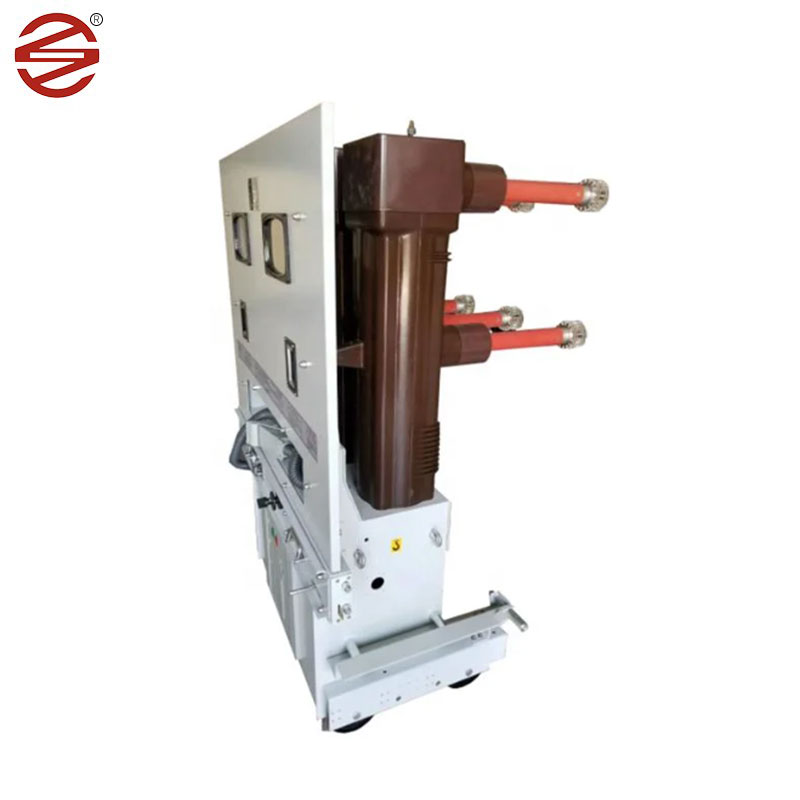

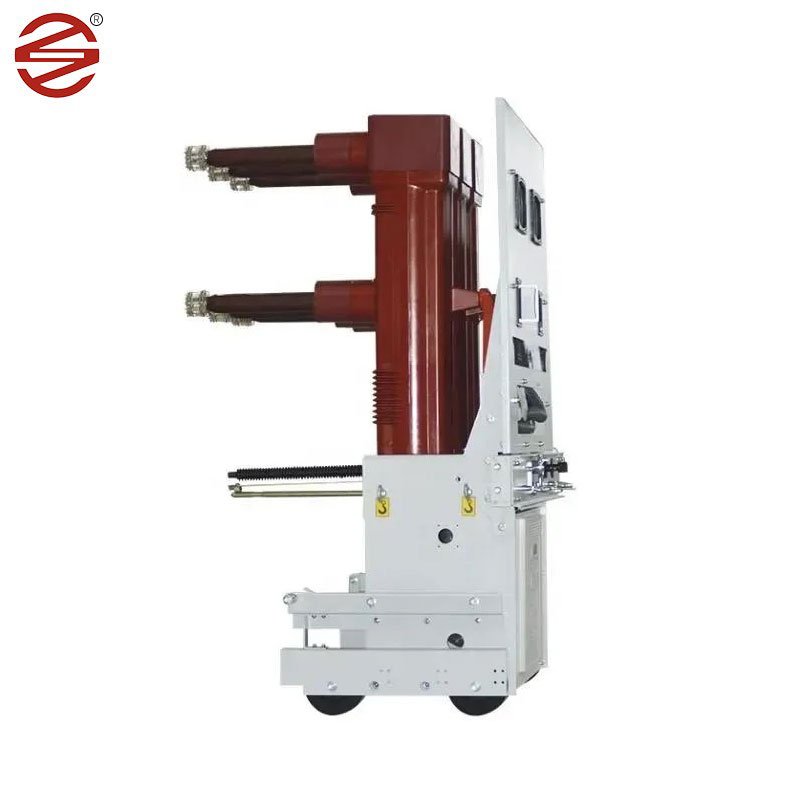

40.5KV ویکیوم سرکٹ بریکر

DAHU الیکٹرک کے ذریعہ تیار کردہ 40.5KV ویکیوم سرکٹ بریکر تین فیز AC 50Hz ، 40.5kV سسٹم کے لئے موزوں ہے۔ اس کو صنعتی اور کان کنی کے کاروباری اداروں ، بجلی گھروں اور سب اسٹیشنوں کے لئے استعمال کیا جاسکتا ہے جیسا کہ سوئچنگ لوڈ کرنٹ ، اوورلوڈ کرنٹ فالٹ کرنٹ ، اور بار بار آپریشن کے مواقع کے ل suitable موزوں ہے۔ یہ سرکٹ بریکر انتظام کے ڈھانچے کو اوپر اور نیچے اپناتا ہے ، جو سرکٹ بریکر کی گہرائی کو مؤثر طریقے سے کم کرتا ہے۔ اور جامع موصلیت کا ڈھانچہ ، تین فیز آرک کو بجھانے والے چیمبر اور اس سے وابستہ چارجڈ باڈی کو تین آزاد ایپوسی رال موصلیت کے گولوں سے الگ کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

جامع موصلیت کے ڈھانچے کو استعمال کرنے کے بعد ، 40.5KV ویکیوم سرکٹ بریکر عام آپریٹنگ حالات کے تحت ہوا کے فاصلے اور کریپ فاصلے کی ضروریات کو پورا کرتا ہے اور سرکٹ بریکر کے حجم کو مؤثر طریقے سے کم کرتا ہے ، اہم کنڈکٹو لوپ ویکیوم انٹر اور متحرک اور جامد کوندک کنکشن کو انسولیٹنگ سلنڈر میں نصب کیا جاتا ہے ، لہذا مرحلہ صرف 300MM ہے۔ مرکزی سرکٹ بجلی کے رابطے اعلی وشوسنییتا کے ساتھ تمام فکسڈ کنکشن ہیں۔

مصنوعات کی تفصیلات

ماڈیولر میکانزم

ماڈیولر میکانزم ڈیزائن ، انتہائی معیاری ڈھانچہ ؛

میکانزم جمع / جدا ہونا آسان اور برقرار رکھنے میں آسان ہے۔

کم تعداد کے حصوں کے ساتھ اعلی وشوسنییتا

انٹیگریٹڈ چارجنگ ہینڈل ، آپریشن کو آسان اور آسان بنا دیتا ہے

برتن قسم کا قطب

ماحول دوست موصلیت کا مواد ، PA66 ہلکے وزن ، اعلی ڈائی الیکٹرک کارکردگی فراہم کرتا ہے۔

مصنوعات کی زندگی کے چکر کے بعد قابل تجدید اور آسان تصرف ؛

لاگت موثر اور قابل اعتماد ؛

ویکیوم سرکٹ بریکر

مکمل طور پر آئی ای سی اور جی بی کے معیارات کی ضروریات کو پورا کرتا ہے۔

مکمل باہمی روابط ، غلط استعمال کو روکنے ، اور کام میں حفاظت فراہم کرنا۔

ماڈیولر ڈیزائن ، مختصر ترسیل کا وقت ؛

چھوٹی افتتاحی صحت مندی لوٹنے اور عمدہ کارکردگی ؛

کارکردگی کا فائدہ

یہ مصنوع ایک بیسٹ ایبل مستقل مقناطیس آپریٹنگ میکانزم سے لیس ہے ، میکانزم مستقل مقناطیس سے لیس ہے ، مستقل مقناطیس کے ذریعہ ایک ہولڈنگ فورس فراہم کرنے کے لئے ، تاکہ روایتی بہار کے آپریٹنگ میکانزم کے مقابلے میں ، میکانیکل ٹرانسمیشن چین کو کم کیا جاتا ہے ، اس کے مقابلے میں ، میکانیکل ٹرانسمیشن کا سلسلہ کم ہوتا ہے ، تاکہ میکانیکل ٹرانسمیشن کی تعداد کم ہو۔

اہم تکنیکی تصریح

پروجیکٹ		یونٹ	پیرامیٹر
ریٹیڈ وولٹیج		کے وی	40.5
موجودہ ریٹیڈ		A	1250		1600	2000、2500
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ		kA	25	31.5	25	31.5
متحرک مستحکم موجودہ (چوٹی کی قیمت)		kA	63	80	63	80
4S تھرمل مستحکم موجودہ		kA	25	31.5	25	31.5
ریٹیڈ شارٹ سرکٹ بنانا موجودہ (چوٹی کی قیمت)		kA	63	80	63	80
ریٹیڈ شارٹ سرکٹ کرنٹ کے وقفے کے اوقات		اوقات	20
ریٹیڈ آپریٹنگ تسلسل			O-0.3 S-Co-180 S-Co
ریٹیڈ موصلیت سطح	1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کریں	کے وی	95
	بجلی کا تسلسل وولٹیج کا مقابلہ (چوٹی کی قیمت)		185
مکینیکل زندگی		اوقات	10000
ریٹیڈ سنگل کیپسیٹر بینک کھولنے اور موجودہ		A	630
بیک ٹو بیک بیک بیک کیپسیٹر بینک کرنٹ کی درجہ بندی کی گئی		A	400
انرجی اسٹوریج موٹر ریٹیڈ وولٹیج		V	AC 、 DC: 110 ؛ 220
انرجی اسٹوریج موٹر کی درجہ بندی کی طاقت		W	≤230
انرجی اسٹوریج موٹر کا انرجی اسٹوریج ٹائم		S	≤15
کنڈلی کو کھولنے اور کھولنے کا درجہ بند وولٹیج		V	ڈی سی: 110 ؛ 220
کنڈلی کو کھولنے اور کھولنے کا موجودہ درجہ بندی		A	1.05 (110V) 0.96 (220V)
اوپننگ سے رابطہ کریں		ملی میٹر	20 ± 2
اسٹروک سے رابطہ کریں		ملی میٹر	7.5 ± 1.5
مختلف ادوار کا تین فیز مجموعہ		MS	≤2
رابطے کے بند ہونے کا اچھال وقت		MS	≤3
مین سرکٹ مزاحمت (دیوار سے رابطے کو چھوڑ کر)		بچہ	≤40
