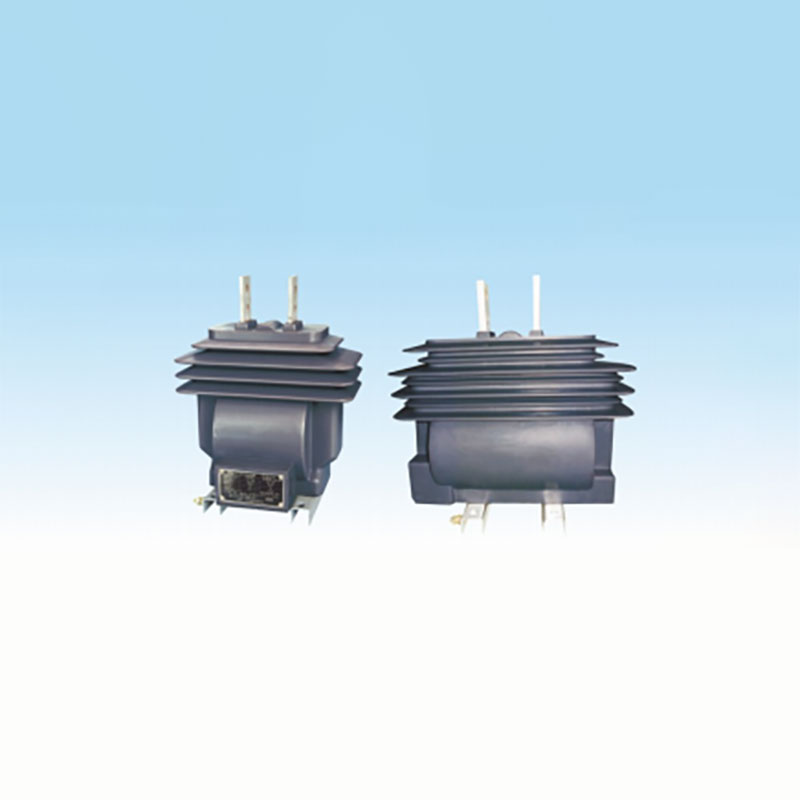

11 کے وی آؤٹ ڈور کرنٹ ٹرانسفارمر

اعلیٰ معیار کا 11 kV آؤٹ ڈور کرنٹ ٹرانسفارمر چین کے مینوفیکچرر داہو الیکٹرک نے پیش کیا ہے۔ 11 kV آؤٹ ڈور کرنٹ ٹرانسفارمر خریدیں جو براہ راست کم قیمت کے ساتھ اعلیٰ معیار کا ہو۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کولڈ رولڈ سلکان اسٹیل شیٹ: 11 کے وی آؤٹ ڈور کرنٹ ٹرانسفارمر اپنی بہترین مقناطیسی خصوصیات کی وجہ سے اکثر کولڈ رولڈ سلیکون اسٹیل شیٹ کو اس کے کور کے طور پر استعمال کرتا ہے۔ یہ مواد اعلی پارگمیتا اور کم بنیادی نقصان کی نمائش کرتے ہیں، جو انہیں موثر توانائی کی منتقلی کے لیے مثالی بناتے ہیں۔ ان میں دوسرے آپشنز کے مقابلے میں کم ہسٹریسس لوپس اور میگنیٹائزیشن کے نقصانات ہوتے ہیں، جس کے نتیجے میں کم توانائی کا ضیاع ہوتا ہے اور کم بجلی کی کھپت ہوتی ہے۔

Epoxy رال: Epoxy رال میں بہترین ڈائی الیکٹرک خصوصیات اور مکینیکل طاقت ہے، یہ 11 kV بیرونی کرنٹ ٹرانسفارمر موصلیت کے مواد کا پہلا انتخاب ہے۔ Epoxy کاسٹنگ قابل اعتماد موصلیت فراہم کرتی ہے جو اندرونی اجزاء کو برقی خرابی اور ماحولیاتی عوامل سے بچاتی ہے۔

کاپر : کاپر کنڈکٹر عام طور پر 11 کے وی آؤٹ ڈور کرنٹ ٹرانسفارمر میں وائنڈنگ کے لیے استعمال ہوتے ہیں۔ یہ مواد اعلیٰ برقی چالکتا اور مکینیکل استحکام پیش کرتے ہیں، آپریشنل دباؤ کو برداشت کرتے ہوئے موجودہ سگنلز کی موثر ترسیل کو قابل بناتے ہیں۔

مواد (Epoxy رال): 11 kV آؤٹ ڈور کرنٹ ٹرانسفارمر ایپوکسی رال سے بنے انکلوژرز کا استعمال کرتا ہے، جس میں بہترین موصلیت کی خصوصیات ہوتی ہیں اور محفوظ سرکٹ آپریشن کے لیے کرنٹ یا وولٹیج کراسنگ کو روک سکتا ہے۔ یہ اعلی درجہ حرارت اور سنکنرن کے خلاف بھی مزاحم ہے، اور واٹر پروف اور نمی پروف صلاحیتوں کے لیے سگ ماہی کی اچھی کارکردگی ہے۔ Epoxy ٹرانسفارمرز تیل میں ڈوبے ہوئے ٹرانسفارمرز کے مقابلے ہلکے اور انسٹال اور برقرار رکھنے میں آسان ہیں۔

پروڈکٹ کی تفصیلات

DAHU ELECTRIC کی طرف سے تیار کردہ 11 kV آؤٹ ڈور کرنٹ ٹرانسفارمر انڈور سوئچ کیبینٹ میں ایک لازمی جزو ہے، جو جدید برقی نظاموں میں اہم کردار ادا کر رہا ہے۔ یہ نہ صرف کرنٹ کی پیمائش کرتا ہے بلکہ اہم کام بھی انجام دیتا ہے جیسے کہ برقی توانائی کی نگرانی اور سنگل فیز اور تھری فیز AC دونوں نظاموں میں حفاظتی ریلے کے ہموار آپریشن کو یقینی بنانا۔

اپنی فنکشنل صلاحیتوں کے علاوہ، DAHU ELECTRIC کا 11 kV آؤٹ ڈور کرنٹ ٹرانسفارمر معیار اور جدت کے لیے اپنی وابستگی کے لیے جانا جاتا ہے۔ یہ اعلی درجے کی خصوصیات کو شامل کرتا ہے، سخت جانچ سے گزرتا ہے، اور قابل اعتماد کارکردگی کو یقینی بناتے ہوئے، صنعت کے معیارات کی تعمیل کرتا ہے۔

مصنوعات کی برتری

پیچ اور نیچے کی پلیٹ کی ہماری پروڈکٹ چڑھانا 8um/min تک پہنچتی ہے، جو زیادہ نمی پروف اور مورچا پروف ہے۔ چمک بہتر ہے۔

1.	درخواست	میٹرنگ
2	تنصیب	بیرونی
3.	تعمیراتی	خشک قسم Epoxy رال کاسٹ
4	موصلیت	کاسٹ رال
5.	فیز کی تعداد	سنگل
6.	شرح شدہ تعدد	50 ہرٹج
7.	سسٹم پرائمری ریٹیڈ وولٹیج	11 کے وی فیز ٹو فیز
8.	زیادہ سے زیادہ سسٹم وولٹیج	12 kV فیز ٹو فیز
9.	سسٹم ارتھنگ	مؤثر طریقے سے مٹی
10.	بنیادی موصلیت کی سطح (1.2/50 μ سیکنڈ۔	75 KV
11.	پاور فریکوئنسی وولٹیج کا سامنا کرنا (1 منٹ 50 ہرٹز)	28 KV
12. 13.	تناسب: 11kV فیڈر پرائمری	10-20/5A سنگل وائنڈنگ
14.	ثانوی	سنگل وائنڈنگ
15.	درستگی کی کلاس	پیمائش کے لیے 0.2/0.25
16.	بوجھ a) پیمائش کے لیے	7.5-10 VA
17.	مختصر وقت کی موجودہ درجہ بندی	1 سیکنڈ کے لیے کم از کم 10 kA
18.	توسیع شدہ موجودہ درجہ بندی	120% شرح شدہ کرنٹ
19.	موجودہ درجہ بندی سے زیادہ	<10A
20.	کری پیج فاصلہ	25 mm/KV (کم سے کم
21.	معیاری	ڈیزائن، مینوفیکچرنگ، ٹیسٹنگ، انسٹالیشن اور کارکردگی کے مطابق ہو گی۔ IBC 61869-1 &IEC کے تازہ ترین ایڈیشن 61869-2
